Bodenablauf mit Ablaufgitter: richtig säubern, Gerüche beseitigen, gegen Rückstau absichern

Ein typischer Anruf bei uns beginnt mit dem Satz: „Im Keller riecht es komisch, irgendwas mit dem Abfluss.“ Den Bodenablauf bemerkt kaum jemand, solange er funktioniert. Erst wenn er riecht oder das Wasser steht, rückt er ins Blickfeld. Unter dem Gitter sitzen Schmutzfang, Geruchsverschluss und im Keller oft eine Rückstauklappe. Die meisten Geruchsprobleme lassen sich durch Nachgießen von Wasser oder eine gründliche Reinigung selbst lösen. Erst wenn beim Spülen Wasser im Ablauf ansteigt, ist die Leitung dahinter nicht mehr frei.

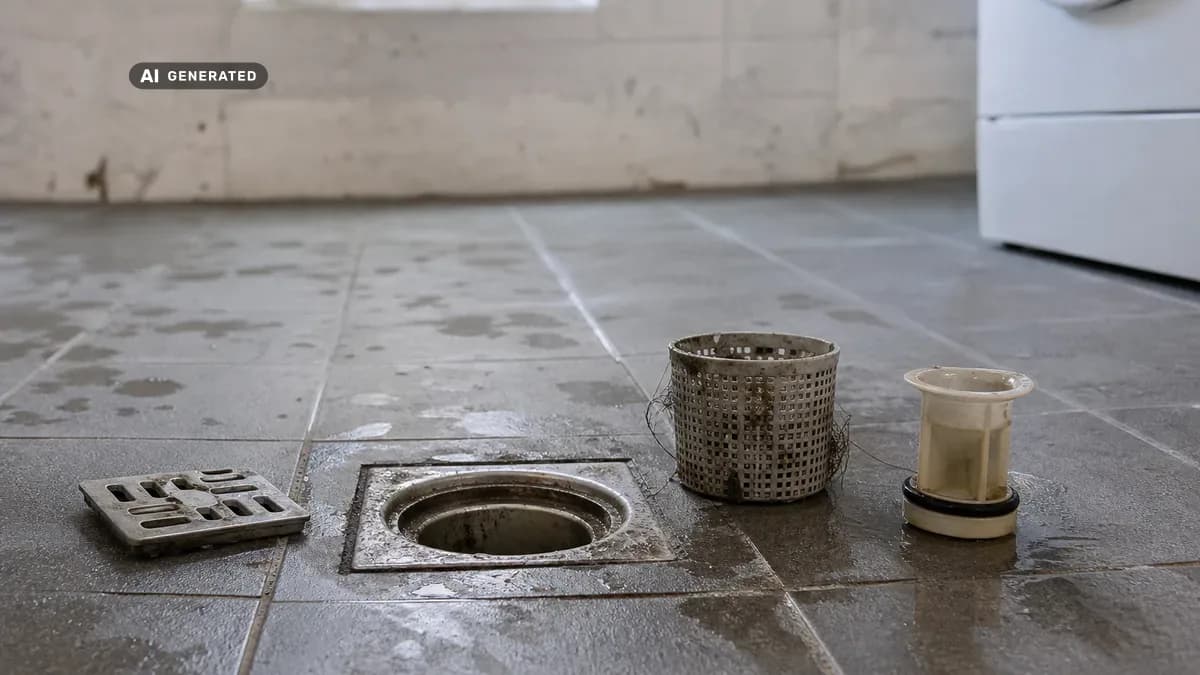

Ein Blick unter das Gitter: Der Aufbau eines Bodenablaufs

Wer vor einem Bodenablauf steht, sieht zunächst nur das Ablaufgitter, in der Regel aus Edelstahl oder Kunststoff. Darunter greifen mehrere Bauteile ineinander. Sie sollen das Wasser ableiten und gleichzeitig verhindern, dass Kanalgase in den Raum steigen.

• Ablaufgitter (Rost): hält grobe Verschmutzungen zurück. Meist liegt es lose auf oder ist mit einer Schraube fixiert.
• Aufsatzstück: bildet die Verbindung zwischen Gitter und Ablaufkörper und lässt sich bei vielen Modellen in der Höhe anpassen. Im Bad ist es an die Abdichtung unter den Fliesen angeschlossen.
• Schmutzfangkorb oder Schlammeimer: sammelt Haare, Sand und Schlamm, bevor diese in die Leitung geraten.
• Geruchsverschluss (Siphon): in den meisten Fällen eine herausnehmbare Tauchglocke, die ins Sperrwasser reicht und damit eine Wassersperre erzeugt.
• Ablaufkörper mit Abgang: das fest im Beton sitzende Gehäuse. Es ist seitlich oder senkrecht mit der Abwasserleitung verbunden.

Im Mittelpunkt steht der Geruchsverschluss. Die Tauchglocke ragt von oben ins stehende Wasser, sodass zwischen Raum und Leitung stets eine Wasserschicht bleibt. Wie hoch dieses Sperrwasser mindestens sein muss, legt die Norm DIN EN 1253 für Bodenabläufe fest. Bei gängigen Modellen sind es grob rund fünf Zentimeter. Besonders flache Renovierungsabläufe kommen teils mit weniger Sperrwasser aus und trocknen dadurch schneller aus. Häufig ist die Glocke mit einem Dichtring im Ablaufkörper eingesetzt. Ist sie verkantet oder der Ring porös, schlüpft Luft an der Wassersperre vorbei.

In Kellern findet sich oft zusätzlich eine Rückstauklappe, entweder direkt im Ablaufkörper oder weiter hinten in der Leitung. Im Bad kommt es dagegen vor allem auf den Anschluss an die Verbundabdichtung an, meist per Dichtflansch oder Klebemanschette. Genau hier liegt die klassische Schwachstelle, wenn sich unter einer bodengleichen Dusche Feuchtigkeit bildet.

Bodenablauf säubern: die Anleitung in einzelnen Schritten

Erfahrungsgemäß verschwinden langsamer Abfluss und Geruch in den meisten Fällen schon nach einer gründlichen Reinigung. Im Bad sind es vor allem Haare und Biofilm, im Keller eher Sand und Schlamm. Wie häufig gereinigt werden sollte, richtet sich nach der Nutzung. Ein täglich benutzter Duschablauf braucht grob alle paar Wochen Aufmerksamkeit, ein selten genutzter Kellerablauf deutlich seltener.

Geruch aus dem Bodenablauf, obwohl der Siphon gefüllt ist

Am häufigsten steckt hinter dem Geruch ein ausgetrockneter Geruchsverschluss. In einem selten genutzten Keller verdunstet das Sperrwasser binnen einiger Wochen bis Monate, während der Heizperiode oft schneller. Regelmäßiges Nachgießen schafft hier Abhilfe. Kniffliger wird es, wenn der Siphon gefüllt ist und es dennoch riecht. Dann stammt der Geruch fast immer von oben aus dem Schmutz oder kriecht seitlich an der Dichtung vorbei.

Sickert Abwasser über Monate in Estrich oder Erdreich, bleibt es nicht beim Geruch. Auch die Bausubstanz nimmt Schaden. In Häusern ohne Keller, die auf einer Bodenplatte stehen, fällt ein solcher Schaden oft lange nicht auf. Mit einer Kamerabefahrung der Leitung und bei Bedarf einer Leckortung lässt sich die Stelle eingrenzen, bevor großflächig aufgestemmt werden muss.

Durch das Sperrwasser selbst kommt der Geruch kaum.

Woher kommt das Gluckern im Bodenablauf, wenn das WC gespült wird?

Gluckert der Kellerablauf beim Spülen des WCs im Obergeschoss, hat das einen einfachen Grund: Die Spülung jagt in kurzer Zeit eine große Menge Wasser in die Leitung. Dieser Schwall drückt Luft vor sich her und saugt dahinter Luft an. Im Normalfall sorgt die Lüftungsleitung über das Dach für den Druckausgleich. Funktioniert das nicht, nimmt die Luft den Weg des geringsten Widerstands. Häufig ist das das Sperrwasser im nächstgelegenen Bodenablauf.

• Teilverstopfung in Grund- oder Sammelleitung hinter dem Abzweig: Das Wasser läuft nicht schnell genug ab, staut sich kurz und verdrängt Luft.
• Verstopfte oder nicht vorhandene Lüftung, zum Beispiel durch Laub, Vogelnester oder einen bei Dacharbeiten abgedeckten Lüfter.
• Ungeschickte Leitungsführung, wenn bei Umbauten zu kleine Rohre gewählt oder mit zu geringem Gefälle verlegt wurden.
• Eingewachsene Wurzeln oder verschobene Rohrverbindungen in alten Grundleitungen aus Steinzeug oder Guss, wie sie in zahlreichen Berliner Altbauten noch vorhanden sind.

Ein vereinzeltes, leises Gluckern ist allein noch kein Notfall. Kritisch wird es in zwei Situationen. Riecht es anschließend, wurde Sperrwasser abgesaugt. Steigt beim Spülen Wasser im Bodenablauf an, ist die Leitung zwischen Ablauf und Kanal nicht mehr frei. Dann bringt eine Reinigung am Gitter nichts mehr, nötig ist eine Reinigung der Leitung selbst, beispielsweise mit Spirale oder Hochdruckspülung. Liegt es nur an der Lüftung, kann ein Rohrbelüfter Abhilfe schaffen. Eine verengte Leitung kann er aber nicht ausgleichen.

Kellerablauf und Rückstau: Rückstauebene und Rückstauklappe

Der Bodenablauf im Keller liegt fast immer unterhalb der Rückstauebene. Gemeint ist die Höhe, bis zu der das Abwasser im öffentlichen Kanal steigen kann. Meist entspricht sie der Straßenoberkante an der Anschlussstelle, sofern die örtliche Entwässerungssatzung keine andere Regelung trifft. Klettert das Wasser im Kanal bei Starkregen so hoch, drückt es über die Hausanschlussleitung zurück ins Gebäude. Austreten wird es an der tiefsten Öffnung im Haus, in der Regel am Kellerablauf. In großen Teilen der Berliner Innenstadt fließen Regen- und Schmutzwasser zusammen in einer Mischkanalisation ab, die bei kräftigen Gewittern an ihre Kapazitätsgrenze stoßen kann.

Funktionsweise einer Rückstauklappe und ihre typischen Schwachpunkte

Eine Rückstauklappe lässt Wasser ausschließlich in einer Richtung passieren. Beim normalen Abfluss öffnet sie sich. Drückt Wasser aus dem Kanal zurück, schließt sie von selbst. Viele Ausführungen verfügen zusätzlich über einen Notverschluss, der sich von Hand schließen lässt. Sinnvoll ist das etwa, wenn Sie länger verreisen und ein Unwetter vorhergesagt ist.

Die häufigste Störursache ist Schmutz an der Dichtfläche. Schon etwas Schlamm oder Kalk genügt, und die Klappe schließt nicht mehr ganz. Aus diesem Grund schreibt DIN 1986-3 regelmäßige Kontrollen durch den Betreiber und eine Wartung durch einen Sachkundigen vor, üblich etwa halbjährlich. Zudem dürfen ausschließlich Abläufe unterhalb der Rückstauebene über die Klappe entwässern. Fließt auch Abwasser aus den oberen Geschossen hindurch, staut es sich bei geschlossener Klappe im eigenen Gebäude und tritt im Keller aus.

Mehr Schutz vor Rückstau: Rückstauverschluss oder Abwasserhebeanlage

Nicht in jedem Keller genügt eine einfache Rückstauklappe. Die passende Lösung hängt davon ab, welche Art Abwasser entsteht und wofür der Raum genutzt wird. Bei Bodenabläufen gibt es Ausführungen mit eingebautem Rückstauverschluss direkt im Ablaufkörper. Erweiterte Rückstauverschlüsse besitzen zwei voneinander unabhängige Klappen, wobei eine zusätzlich mit Notverschluss ausgestattet ist. Bleibt eine Klappe wegen Schmutz offen, übernimmt die zweite. Noch einen Schritt weiter gehen elektrisch gesteuerte Systeme: Ein Sensor registriert den Rückstau, und die Klappe wird aktiv verschlossen.

Ein Gespräch, wie wir es oft führen: Der Keller soll zum Gästezimmer werden, an die Entwässerung hat noch niemand gedacht. Dabei gehört sie beim Ausbau zu Wohnraum unbedingt mit auf den Prüfstand. Ein Rückstauverschluss hält das Kanalwasser zwar draußen. Wer aber während des Rückstaus duscht oder die Waschmaschine anwirft, flutet den Keller selbst. Eine Abwasserhebeanlage löst dieses Problem. Welche Variante im konkreten Fall zulässig ist, regelt DIN 1986-100. Entschieden werden sollte erst nach einer Besichtigung vor Ort.

Wo Eigenarbeit endet: Wann sich eine Kanal-TV-Untersuchung lohnt

Gitter und Geruchsverschluss bekommen die meisten Hausbesitzer problemlos selbst sauber. Ob die Leitung hinter dem Ablaufkörper verengt oder eingewachsen ist, sieht man von oben nicht. Fließt nach dem Säubern nur dieser eine Ablauf weiterhin träge ab, sitzt das Problem in der Leitung direkt dahinter, oft als Querschnittsverengung durch Ablagerungen aus Fett oder Kalk. Laufen dagegen mehrere Abläufe gleichzeitig langsam ab oder zeigt sich das im Gluckern-Abschnitt beschriebene Ansteigen beim Spülen, liegt es an der Grundleitung. Noch mehr Stochern von oben bringt dann in aller Regel nichts. Dann braucht es Reinigungstechnik, die über Haushaltswerkzeug hinausgeht.

• Verstopfungen treten nach einer Reinigung rasch wieder auf.
• Für Geruch oder feuchte Stellen rund um den Ablauf gibt es keine Erklärung.
• Das Gebäude ist älter, und die Grundleitungen wurden noch nie inspiziert.
• Vor einem Hauskauf oder Kellerausbau soll feststehen, in welchem Zustand die Leitungen sind.
• Nach einem Rückstau soll geklärt werden, ob Leitung und Klappe beschädigt wurden.

Bei der Kanal-TV-Untersuchung wird eine Kamera in die Leitung eingeführt. Abhängig vom Kameratyp ist das ab Nennweiten von etwa DN 25 bis DN 50 möglich. Auf dem Bild erkennt man, ob Ablagerungen oder Schäden wie Wurzeleinwuchs vorhanden sind und wo genau. Die Aufnahme zeigt Art und Position des Schadens und dient als Basis für die Entscheidung: Genügt eine Reinigung, oder ist eine Sanierung nötig?
